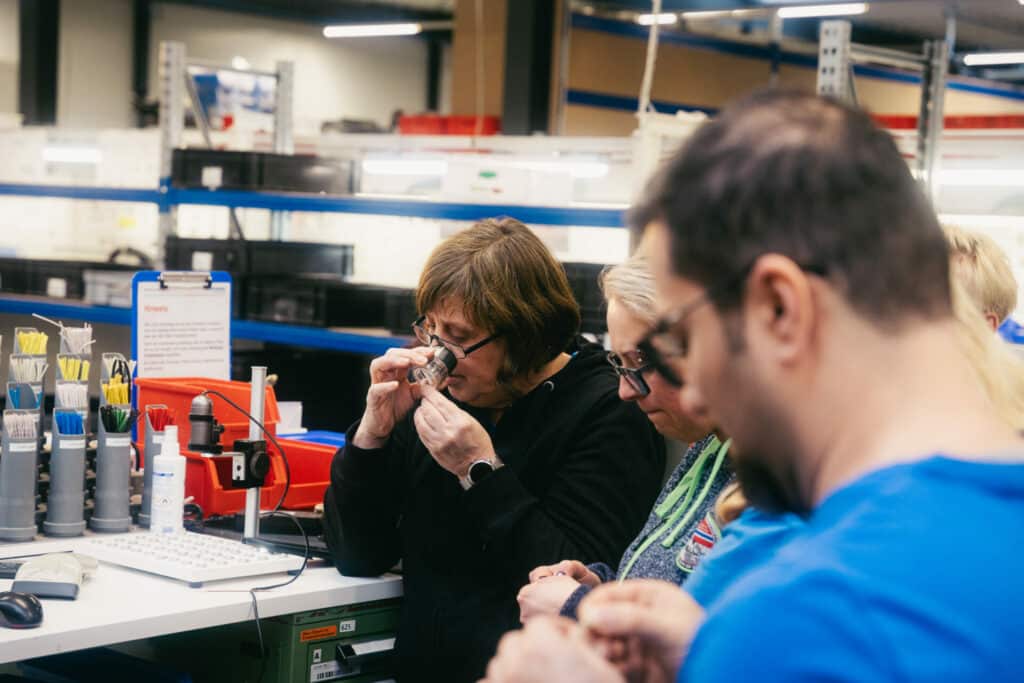

Die visuelle Prüfung ist die erste und schnellste Qualitätskontrolle von Crimpverbindungen. Sie erfolgt mit bloßem Auge oder mit optischen Hilfsmitteln wie einer Lupe oder einem Mikroskop.
Prüfkriterien

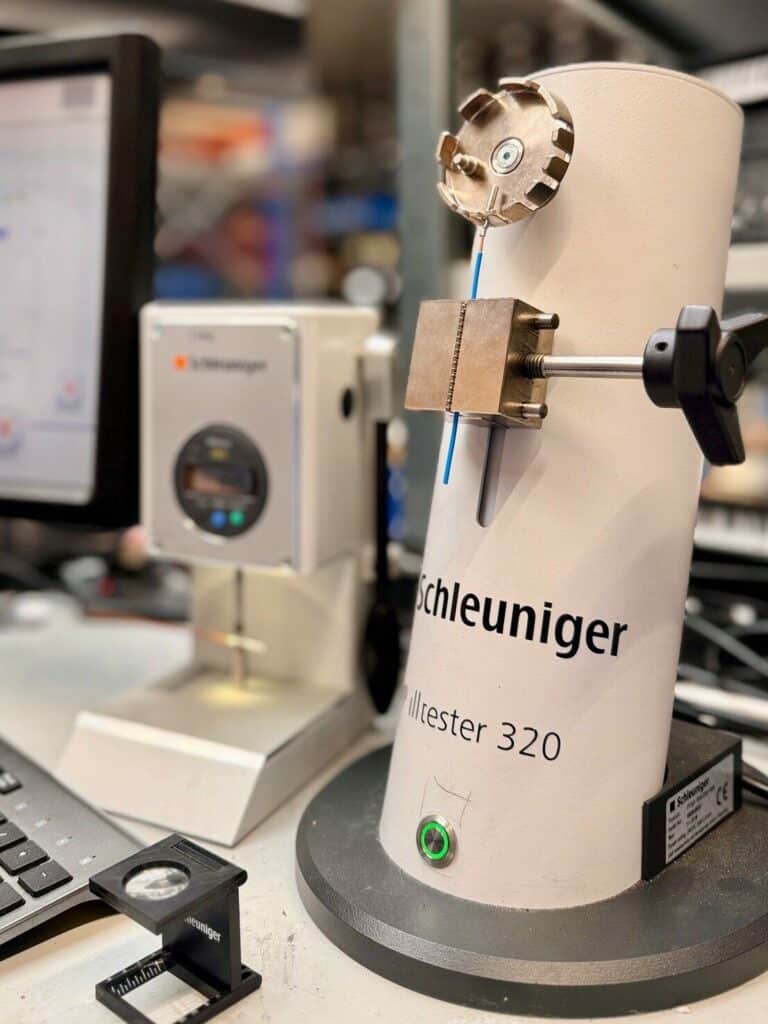

Die mechanische Festigkeit einer Crimpverbindung wird durch eine Auszugskraftmessung bestimmt. Dabei wird die Verbindung in einer speziellen Prüfmaschine einer definierten Zugkraft ausgesetzt, bis sie sich löst.
Prüfablauf:
Ziel: Sicherstellen, dass der Crimp mechanisch stabil ist und bei normaler Belastung nicht versagt.

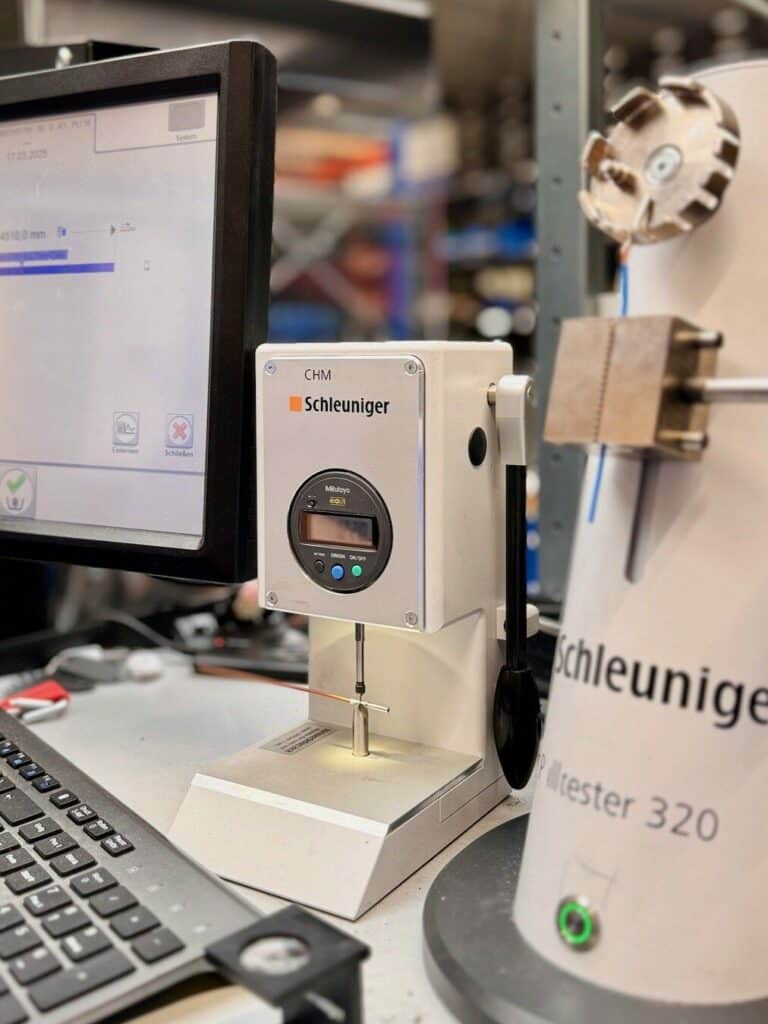

Die Crimphöhenmessung ist eine einfache und effektive Methode, um die korrekte Verpressung eines Crimps zu kontrollieren.
Prüfverfahren:
Vorteile: Schnelle und zerstörungsfreie Prüfung, ideal für die Serienkontrolle.

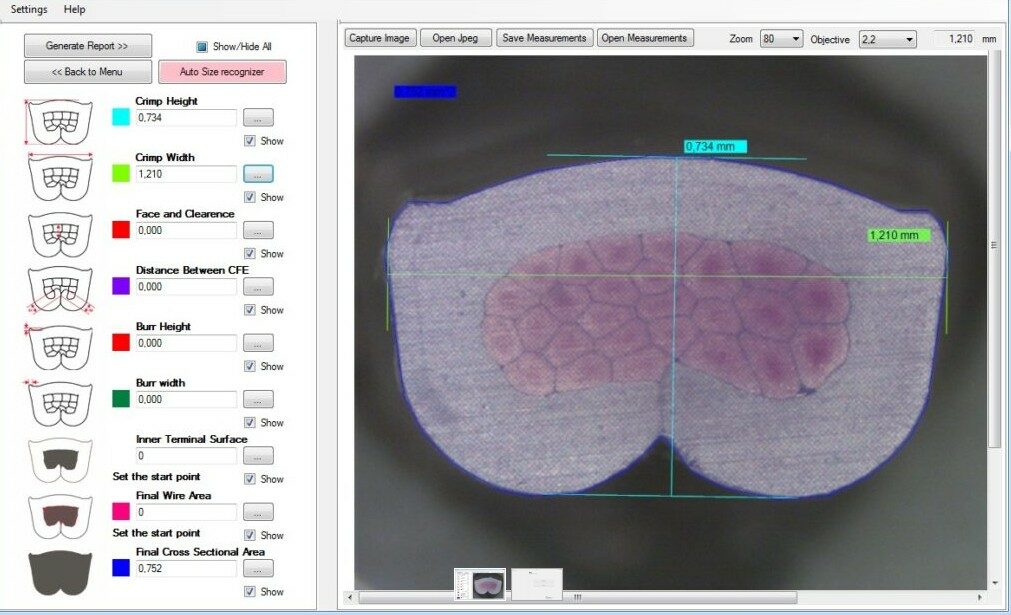

Die Schliffbildanalyse ist eine hochpräzise Methode, um die innere Struktur einer Crimpverbindung zu bewerten. Dabei wird die Crimpstelle präpariert und unter dem Mikroskop analysiert.
Ablauf:
Diese Methode ist besonders wichtig für hochsensible Anwendungen, z. B. in der Medizintechnik, Luftfahrt oder Automobilindustrie.
Durch den gezielten Einsatz dieser Prüfmethoden kann die Qualität von Crimpverbindungen sichergestellt werden. Die Kombination aus visueller Kontrolle, mechanischen Tests und Mikroanalysen ermöglicht eine zuverlässige Qualitätssicherung – ein entscheidender Faktor für langlebige und sichere Kabelkonfektionen.
